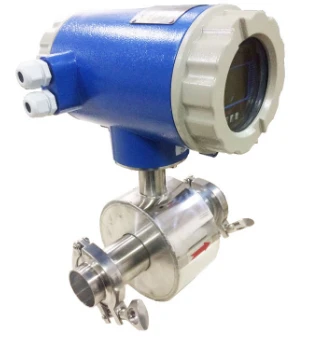

1. Ikhtisar produk
Seri JYLDE cerdas Flowmeter elektromagnetik tekanan tinggi adalah instrumen induktif yang mengukur aliran volume media konduktif dalam pipa sesuai dengan hukum induksi elektromagnetik Faraday. Ini mengadopsi teknologi tertanam chip tunggal untuk mewujudkan eksitasi digital. Sementara tampilan di tempat yang memuaskan, flowmeter elektromagnetik juga dapat menampilkan 4-20sinyal arus mA, MODBUS, HART, output pulsa, dll. untuk perekaman, penyesuaian, dan kontrol, dan telah banyak digunakan dalam industri kimia, perlindungan lingkungan, metalurgi, kedokteran, pembuatan kertas, pasokan air dan drainase dan departemen teknologi dan manajemen industri lainnya.
Flowmeter elektromagnetik seri JYLDE tidak hanya dapat mengukur aliran cairan konduktif umum, tetapi juga mengukur aliran volume aliran dua fase padat-cair, aliran cairan viskositas tinggi dan garam, asam kuat dan cairan alkali kuat.
2. Prinsip kerja
Tabung pengukur flowmeter elektromagnetik tekanan tinggi adalah tabung baja tahan karat non-magnetik pendek yang dilapisi dengan bahan isolasi. Dua elektroda melewati dinding pipa sepanjang diameter pipa dan dipasang pada pipa pengukur. Kepala elektrodanya pada dasarnya rata dengan permukaan bagian dalam lapisan. Ketika koil eksitasi dieksitasi oleh pulsa gelombang persegi dua arah, medan magnet yang bekerja dengan kerapatan fluks magnet B akan dihasilkan dalam arah tegak lurus terhadap sumbu tabung pengukur. Pada saat ini, jika cairan dengan konduktivitas tertentu mengalir melalui tabung pengukur, itu akan memotong garis gaya magnet dan menginduksi gaya gerak listrik E. Gaya gerak listrik E sebanding dengan produk kerapatan fluks magnet B, diameter dalam dari tabung pengukur d dan kecepatan aliran rata-rata V. Gaya gerak listrik E (sinyal aliran) dideteksi oleh elektroda dan dikirim ke konverter melalui kabel. Setelah konverter memperkuat sinyal aliran, ia dapat menampilkan aliran fluida, dan dapat mengeluarkan pulsa, arus analog, dan sinyal lain untuk kontrol dan pengaturan aliran.
Catatan: E=KBdV
Dalam rumus: E---adalah tegangan sinyal antar elektroda (V)
B---Kerapatan fluks magnet (T)
d---Mengukur diameter dalam tabung (m)
V---kecepatan aliran rata-rata (m/dtk)
Dalam rumus, K dan d adalah konstanta. Karena arus eksitasi adalah arus konstan, B juga konstan. Dapat diketahui dari E=KBdV bahwa aliran volume Q sebanding dengan tegangan sinyal E, yaitu tegangan sinyal E yang diinduksi oleh laju aliran sebanding dengan aliran volume Q hubungan linier. Oleh karena itu, aliran Q dapat ditentukan selama E diukur. Ini adalah prinsip kerja dasar flowmeter elektromagnetik.
Dapat dilihat dari E=KBdV bahwa parameter seperti suhu, tekanan, konduktivitas media fluida yang diukur, dan rasio komposisi cair-padat dari media fluida dua fase cair-padat tidak akan memengaruhi pengukuran hasil. Adapun keadaan aliran, selama itu sesuai dengan aliran aksimetri (seperti aliran laminar atau aliran turbulen), itu tidak akan mempengaruhi hasil pengukuran. Oleh karena itu, flowmeter elektromagnetik adalah flowmeter volume nyata. Untuk pabrikan dan pengguna, selama mereka benar-benar dikalibrasi dengan air biasa, mereka dapat mengukur aliran volume media cairan konduktif lainnya tanpa koreksi apa pun. Tidak ada apa-apa. Tidak ada bagian yang bergerak dan menghalangi dalam tabung pengukur, sehingga hampir tidak ada kehilangan tekanan, dan memiliki keandalan yang tinggi.
3. Karakteristik kinerja
1. Instrumen ini memiliki struktur yang sederhana dan andal, tidak ada bagian yang bergerak, dan masa pakai yang lama.
2. Tidak ada bagian cut-off dan flow blocking, sehingga tidak ada pressure loss dan fluid blockage.
3. Tidak ada inersia mekanis, respons cepat dan stabilitas yang baik, dapat diterapkan pada sistem kontrol program deteksi dan penyesuaian otomatis.
4. Akurasi pengukuran tidak dipengaruhi oleh jenis media yang diukur dan suhu, viskositas, tekanan, dan parameter fisik lainnya.
5. Kombinasi PTFE atau lapisan karet yang berbeda dan HC, HB, 316L, Ti, tantalum dan bahan elektroda lainnya dapat memenuhi kebutuhan media yang berbeda.
6. Pemrosesan digital penuh, kemampuan anti-interferensi yang kuat, pengukuran yang andal, presisi tinggi, rentang pengukuran aliran hingga 150: l.
7. Operasi menu Cina penuh atau Inggris penuh, mudah digunakan dan mudah dioperasikan.
8. Layar LCD backlit definisi tinggi.
9. Ini memiliki fungsi pengukuran aliran dua arah dan akumulasi total dua arah. Ada tiga penghitung di dalamnya yang masing-masing dapat menampilkan nilai kumulatif positif, nilai kumulatif terbalik, dan nilai kumulatif selisih.
10. Mode keluaran: arus, fungsi keluaran dua arah frekuensi dan antarmuka RS-485, MODBUS, HART.
11. Menggunakan perangkat SMD dan teknologi pemasangan permukaan (SMT), sirkuit ini memiliki keandalan yang tinggi.
4. Data teknis mesin dan sensor:
| Diameter nominal | 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800 (mm) (Diameter pipa flowmeter elektromagnetik plug-in lebih besar dari atau sama dengan DN100) |
| Tingkat aliran maksimum | 15m／s |
| Ketepatan | {{0}.2 persen , 0.5 persen , 1.0 persen (diameter pipa lebih besar dari DN500, akurasi normal adalah 1.0 persen , dan dapat diperpanjang 0,5 persen ) |
| konduktivitas fluida | Lebih besar dari atau sama dengan 5uS／cm |
| Suhu sekitar | Sensor: -40 derajat - ditambah 80 derajat , Konverter: -15 derajat - ditambah 60 derajat |
| bahan pelapis | PTFE, polineoprena, poliuretan, perfluoroetilen propilena (F46) |
| Suhu sedang | Kurang dari atau sama dengan 180 derajat |
| Bahan elektroda | 316L, Pelindung C, Pelindung B, Titanium, Tantalum, Paduan Platinum/Iridium, Karbida Tungsten Lapis Baja Tahan Karat |
| Bahan tubuh | Baja karbon, baja tahan karat 304, baja tahan karat 316 |
| Perlindungan cangkang | IP65, IP67, IP68 |
| Tanda tahan ledakan | ExⅡBT6 Gb |
FAQ:
1. Pertanyaan: Dapatkah flowmeter elektromagnetik tekanan tinggi menahan tekanan 35mpa?
A: Tentu saja, kami memiliki peralatan pengujian tekanan profesional, dan flowmeters elektromagnetik tekanan tinggi yang kami jual banyak digunakan di unit ladang minyak. Memiliki pengalaman produksi yang matang.
2. Pertanyaan: Apa bahan dari flowmeter tekanan tinggi?
Jawaban: Sesuai dengan kebutuhan Anda, kami dapat menyediakan: baja karbon, baja tahan karat 304, baja tahan karat 316.
3. Q: Apakah flowmeter tekanan tinggi mahal? Apakah siklus produksinya panjang?
A: Kami adalah produsen, kami memiliki uang tunai untuk membeli bahan baku untuk mengurangi biaya kami, sehingga harga jual lebih menguntungkan daripada industri yang sama, kami memiliki bahan baku yang cukup dan siklus produksi yang singkat.
4.Q: Bagaimana dengan presisi?
A: Kami telah mendedikasikan insinyur kalibrasi dan peralatan kalibrasi profesional. Sebelum flowmeter meninggalkan pabrik, flow akan dikalibrasi tiga kali untuk memastikan akurasi flowmeter (akurasi: {{0}}.5 persen , akurasi tertinggi: 0.2 persen )
5.Q: Bagaimana kita bisa membayar? Apa metode pengiriman yang Anda tawarkan?
A: Kami mendukung: pembayaran TT, pembayaran online kartu kredit, pembayaran Western Union, pembayaran LC. Kami dapat menyediakan: Melalui laut, melalui udara, dengan pintu ekspres ke pintu.
Jika Anda memiliki lebih banyak pertanyaan? Silakan hubungi kami, kami akan memiliki perwakilan penjualan profesional untuk menjawab semua pertanyaan Anda, dan dapat mencocokkan flowmeter yang paling cocok untuk kebutuhan Anda. Staf fit kami menyambut pertanyaan Anda kapan saja!
