Di tempat kerja, kami sering menemukan pelanggan dengan pertanyaan tentang flowmeter mana yang akan digunakan untuk mengukur aliran uap. Di sini kami memperkenalkan flowmeter yang umum digunakan untuk pengukuran uap untuk referensi.
Pengukuran aliran uap - prinsip flowmeter pusaran:
Pertama-tama, flowmeter-vortex flowmeter uap didasarkan pada prinsip jalan pusaran Karman. Ketika gas bertemu dengan kolom segitiga generator pusaran, pusaran Karman akan dihasilkan, yang diubah menjadi sinyal frekuensi oleh probe keramik piezoelektrik pusaran dan direkam oleh papan sinyal. Pemrosesan dapat menghitung nilai aliran. Saat ini, yang paling banyak digunakan adalah pengukuran uap, tentunya juga dapat digunakan untuk mengukur aliran cairan. Keuntungan utamanya adalah bahwa kehilangan tekanan kecil, pemasangan dan penggunaannya nyaman, dan pengukurannya relatif akurat.

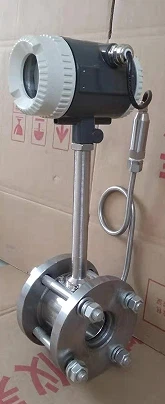

Pengukuran Aliran Uap -Vortex Flowmeter:
Penggunaan flowmeter vortex sebenarnya sebagian besar digunakan untuk pengukuran aliran uap di pasaran. Ini hemat biaya dan dapat memenuhi pengukuran di tempat. Flowmeter vortex yang digunakan untuk mengukur uap umumnya perlu memiliki kompensasi suhu dan tekanan, karena suhu dan tekanan uap berubah sewaktu-waktu, dan nilai kerapatan uap hanya dapat dihitung dengan mengukur suhu dan tekanan yang akurat, sehingga Aliran massa yang dihitung akurat. Kompensasi suhu dan tekanan umumnya dibagi menjadi kompensasi terintegrasi dan kompensasi terpisah. Keuntungan dari kompensasi terintegrasi adalah bahwa instalasinya nyaman dan indah, tetapi akurasinya terpengaruh. Karena suhu dan tekanan tipe terintegrasi tidak bersentuhan langsung dengan medium. Namun, penyimpangan ini juga terkait dengan desain produk dan kualitas berbagai produsen. Misalnya, sensor suhu perusahaan kami dipasang di bagian bawah probe, dan hampir tidak ada penyimpangan dalam praktiknya, dan penyimpangan tekanan juga sangat kecil. Tentu saja, dibandingkan dengan tipe terintegrasi, flowmeter vortex tipe split lebih akurat. Ini memasang pemancar suhu dan pemancar tekanan secara terpisah pada pipa untuk pengukuran, dan hasil pengukuran lebih dekat ke nilai sebenarnya.
Pemilihan flowmeter:
1. Flowmeter harus digunakan dalam parameter teknis tekanan kerja sedang dan kisaran suhu. Jangan sengaja memilih instrumen dengan tingkat tekanan tinggi dan suhu ultra-tinggi, dan pilih instrumen sesuai dengan tekanan dan suhu kerja aktual, karena harga yang terakhir lebih tinggi.
2. Pemilihan flowmeter tidak boleh menggunakan laju aliran untuk bekerja pada nilai batas bawah sebanyak mungkin, sehingga diameter flowmeter harus sekecil mungkin untuk mendapatkan laju aliran dan rentang aliran yang lebih besar.
3. Laju aliran yang lebih rendah dariflowmeter pusarantergantung pada kepadatan kerja dan viskositas kinematik medium, dan laju aliran batas atasnya umumnya tidak dipengaruhi oleh tekanan dan suhu sedang. Oleh karena itu, untuk menentukan rentang aliran, hanya perlu menentukan laju aliran rendah aktual yang tersedia. Setelah menghitung aliran batas bawah, periksa tabel rentang aliran untuk menentukan diameter yang sesuai.
