Pengukur Aliran Gas Lpg

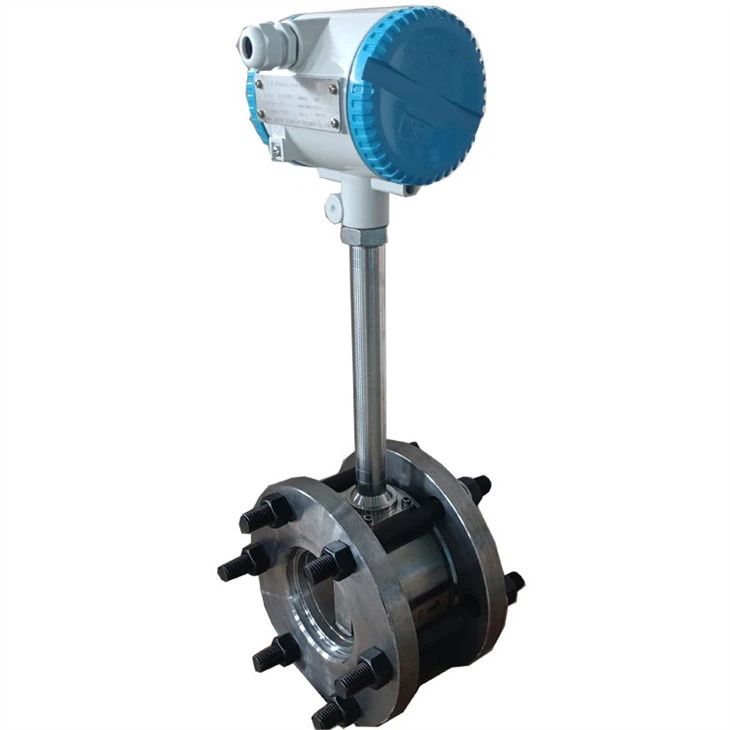

LUGB lpg gas vortex flow meter adalah flow meter baru dengan tingkat mahir internasional, mengukur aliran berdasarkan prinsip jalan pusaran Karman. Itu digunakan untuk mengukur aliran uap, gas dan cairan viskositas rendah. Ini banyak diterapkan di berbagai bidang, seperti minyak bumi, industri kimia, farmasi, metalurgi dan tenaga listrik.

Parameter teknis utama:

1. Media yang berlaku dari pengukur aliran pusaran JYLUGB: tidak ada cairan korosif, gas biasa, gas alam, uap (uap jenuh dan uap super panas);

2. Mengukur rentang aliran: cair 0.3~7m/s, gas 3~55mm/s, steam 7~70m/s

3. Suhu cairan yang diukur: -40℃~+350℃

4. Akurasi: 1%, 0,5% (0,5% dapat dicapai melalui fine-tuning nonlinier);

5. Pengulangan: 0,2% dari nilai yang ditunjukkan;

6. Bahan bodi utama: 304 stainless steel, 316 stainless steel

7. Kehilangan tekanan:=1.2×r×V2×10-6 dimana: P densitas fluida diukur dengan kehilangan tekanan r (Kg / m3) v-kecepatan aliran rata-rata dalam pipa (m / s)

8. Suhu sekitar: -20℃~+55℃ (persyaratan khusus untuk instruksi pemesanan)

9. Catu daya eksternal: 3.6~224VDC

10. Keluaran sinyal: keluaran pulsa (catu daya eksternal), keluaran arus 4-20mADC (catu daya 24VDC eksternal dua kabel), 485 komunikasi (opsional).

Garis besar gambar struktur pengukur aliran pusaran LPG

Jenis pengukur aliran pusarantex

Rentang aliran

Kaliber instrumen (mm)	cair		Gas
	Rentang pengukuran (m3 / jam)	Rentang frekuensi keluaran (Hz)	Rentang pengukuran (m3 / jam)	Rentang frekuensi keluaran (Hz)
15	0.3~5	24~400	4~20	352~1761
20	0.6~10	23~382	6~30	254~1273
25	1.2~16	21~320	8~55	161~1112
32	1.8~20	18~200	10~120	97~1172
40	2~40	10~190	27~205	134~1018
50	3~60	8~150	35~380	87~952
65	4~85	6~120	60~640	71~764
80	6.5~130	4.1~82	86~1100	54~696
100	15~220	4.7~69	133~1700	42~548
125	20~350	3.2~57	150~2000	26~346
150	30~450	2.8~43	347~4000	34~392
......
300	95~2000	1.2~24	1360~18000	16~216

Kondisi instalasi:

1. Sensor harus dipasang secara horizontal atau vertikal (arah aliran cairan dari bawah ke atas) pada pipa yang sesuai dengan diameter nominalnya.

2. Bagian hulu dan hilir sensor harus dilengkapi dengan panjang pipa lurus tertentu, dan panjangnya harus memenuhi persyaratan tabel berikut.

3. Konfigurasi panjang pipa lurus

Bentuk pipa hulu	Panjang pipa lurus hulu	Panjang pipa lurus hilir
Pipa konsentris katup gerbang terbuka penuh	12DN	5DN
Katup gerbang terbuka penuh yang ditarik secara konsentris	15DN	5DN
Satu siku 90 °C	20DN	5DN
Dua siku 90℃ pada bidang yang sama	25DN	5DN
Dua siku 90℃ di bidang yang berbeda	40DN	5DN
Katup pengatur, katup gerbang semi terbuka	50DN	5DN
