1. Prinsip kerja:
Profil aliran sensor aliran presesi mirip dengan tabung venturi. Satu set baling-baling pemandu spiral disediakan di sisi saluran masuk. Ketika fluida memasuki sensor aliran, baling-baling pemandu memaksa fluida untuk menghasilkan pusaran yang hebat. Ketika fluida memasuki bagian difusi, pusaran dipengaruhi oleh aliran balik dan mulai berputar dua kali, membentuk fenomena presesi pusaran giroskopik. Frekuensi presesi ini sebanding dengan laju aliran dan tidak dipengaruhi oleh sifat fisik dan kepadatan fluida. Elemen pendeteksi ini dapat memperoleh linearitas yang baik dalam rentang aliran yang luas dengan mengukur frekuensi presesi rotasi sekunder fluida. Sinyal diperkuat, disaring, dan dibentuk oleh preamplifier dan kemudian diubah menjadi sinyal pulsa yang sebanding dengan laju aliran. Ini dikirim ke mikroprosesor bersama dengan sinyal deteksi seperti suhu dan tekanan untuk pemrosesan integrasi. Terakhir, sensor aliran gas alam menampilkan nilai terukur pada layar LCD. Hasil pengukuran (aliran sesaat, akumulasi aliran, data suhu dan tekanan)
|
|
|
2. Karakteristik kinerja:
⑴Tidak ada bagian mekanis yang bergerak, tahan korosi, stabil dan andal, umur panjang, tidak diperlukan perawatan khusus untuk pengoperasian jangka panjang;
⑵Ini mengadopsi 16-chip bit, dengan integrasi tinggi, ukuran kecil, kinerja bagus, dan fungsi kuat dari seluruh mesin;
⑶Sensor aliran gas alam cerdas mengintegrasikan probe aliran, mikroprosesor, sensor tekanan dan suhu. Kombinasi bawaan membuat struktur lebih kompak. Ini dapat secara langsung mengukur laju aliran, tekanan dan suhu fluida, dan secara otomatis melacak kompensasi dan kompresi secara real time. koreksi faktor;.
⑷ Penggunaan teknologi deteksi ganda dapat secara efektif meningkatkan kekuatan sinyal deteksi dan menekan interferensi yang disebabkan oleh getaran pipa;
⑸ Mengadopsi teknologi anti-seismik cerdas terkemuka untuk secara efektif menekan sinyal interferensi yang disebabkan oleh getaran dan fluktuasi tekanan;
⑹Ini mengadopsi tampilan matriks titik, dengan banyak digit tampilan, dan pembacaannya intuitif dan nyaman. Ini dapat langsung menampilkan laju aliran volume dalam kondisi kerja, laju aliran volume dan jumlah total dalam kondisi standar, serta tekanan sedang, suhu, dan parameter lainnya;
⑺Menggunakan teknologi EEPROM, parameternya mudah diatur dan dapat disimpan secara permanen. Data historis hingga satu tahun juga dapat disimpan;
⑻Sinyal tekanan dan suhu dimasukkan oleh pemancar dan sangat dapat dipertukarkan;
⑼Seluruh mesin memiliki konsumsi daya yang rendah dan dapat ditenagai oleh baterai internal atau catu daya eksternal.
3. Lingkup aplikasi:
Pengukur aliran pusaran presesi dapat digunakan secara luas dalam minyak bumi, kimia, tenaga listrik, metalurgi, pasokan gas perkotaan, dan industri lainnya untuk mengukur berbagai aliran gas. Ini adalah produk pilihan pertama untuk pengukuran ladang minyak saat ini, transmisi dan distribusi gas alam perkotaan, serta pengukuran perdagangan.

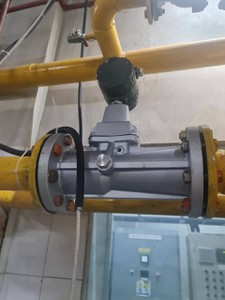

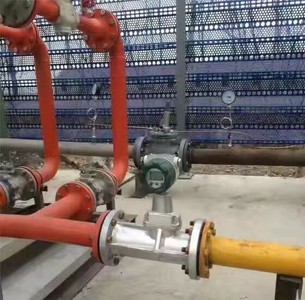

4. Aplikasi di tempat:
Pengukur aliran pusaran presesi telah banyak digunakan dan dipuji dalam industri pengukuran gas alam.
|
|
|
5. Tabel rentang aliran:
|
Diameter pipa |
Rentang aliran gas (m³/jam) |
|
|
Qmin |
Qmax |
|
|
DN15 (1/2") |
0.6 |
15 |
|
DN20 (3/4") |
1 |
20 |
|
DN25 (1") |
2 |
40 |
|
DN32(1.2") |
3 |
70 |
|
DN40 (1,5") |
4 |
80 |
|
DN50 (2") |
10 |
150 |
|
DN65 (2,5") |
20 |
400 |
|
DN80 (3") |
28 |
500 |
|
DN100 (4") |
50 |
800 |
|
DN125 (5") |
60 |
1200 |
|
DN150(6") |
150 |
2250 |
|
DN200 (8") |
360 |
3600 |
6. Pertanyaan Umum:
1. Pertanyaan: Apakah Anda seorang produsen?
A: Ya, kami memiliki lebih dari 20 tahun pengalaman R&D, produksi dan manufaktur. Produk kami diekspor ke 80 negara di seluruh dunia dan diterima dengan baik oleh dealer dan pengguna akhir.
2. Pertanyaan: Berapa lama waktu pengiriman Anda?
A: Jika kurang dari 20 PCS, waktu produksi kami diperkirakan 4 hari kerja, dan waktu pengiriman perlu ditentukan sesuai dengan alamat pengiriman Anda.
3.Q: Bisakah saya mengambil sampel? Berapa jumlah minimum pemesanan PCS?
A: Tentu saja, MOQ kami adalah 1PCS.
4.Q: Metode pembayaran apa yang Anda dukung?
J: Kami mendukung pembayaran TT, pembayaran online kartu kredit, pembayaran RMB, pembayaran Western Union, pembayaran LC.
5.Q: Apa garansi flow meter?
A: Pengukur aliran kami akan menjalani dua kalibrasi pabrik sebelum meninggalkan pabrik untuk memastikan bahwa tingkat kualifikasi pabrik produk adalah 100%. Jika produk memiliki masalah kualitas, kami akan menggantinya dengan yang baru secara gratis.
6. Pertanyaan: Bagaimana keakuratan produk Anda?
A: Keakuratan semua produk kami memenuhi standar sertifikasi internasional. Keakuratan flowmeter pusaran presesi adalah 1%.
Jika Anda memiliki pertanyaan lebih lanjut, silakan hubungi kami. Semua kolega di Henan Junyuan Automation Equipment Co., Ltd. selalu dapat bertanya! ! !
