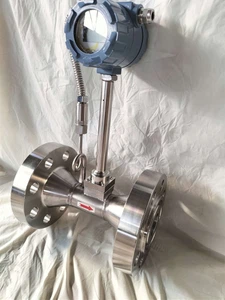

Pengukur Pusaran

1. Prinsip kerja:

Vortex meter adalah alat yang digunakan untuk mengukur aliran fluida. Ia bekerja berdasarkan efek von Karman, yaitu ketika fluida mengalir melalui suatu penghalang, pusaran akan dihasilkan di sisi hilir. Pusaran ini bergantian dari satu sisi ke sisi lainnya dalam pola yang teratur.

Instrumen tersebut memiliki badan tumpul yang menghambat aliran fluida sehingga menimbulkan pusaran. Pusaran ini menyebabkan fluktuasi tekanan yang dideteksi oleh sensor yang ditempatkan di sisi tubuh. Frekuensi fluktuasi tekanan ini berbanding lurus dengan aliran fluida.

Keuntungannya adalah mengukur aliran secara akurat terlepas dari viskositas atau kepadatan fluida yang diukur. Ini juga merupakan perangkat yang tahan lama tanpa bagian yang bergerak, sehingga perawatannya rendah dan tahan lama.

Secara keseluruhan, pengukur aliran pusaran adalah alat yang andal dan akurat yang dapat digunakan untuk mengukur aliran fluida dalam berbagai aplikasi industri. Desainnya sederhana dan tahan lama, serta memiliki beragam aplikasi dalam mengukur aliran sebagian besar cairan.

2. Klasifikasi pengukur aliran pusaran:

⑴. Klasifikasi metode penyambungan: sambungan flensa (standar flensa: DIN, ANSI, JIS), penjepitan flensa, sambungan berulir,

⑵. Klasifikasi jenis tampilan:

※Jenis pulsa (tanpa tampilan, tetapi dapat dihubungkan ke penghitung aliran atau perangkat kontrol),

※ Tipe terintegrasi dengan tampilan,

※Tipe split (tipe pulsa + penghitung aliran, jika suhu medium lebih besar dari 250 derajat, tipe split harus digunakan),

※Jenis suhu dan tekanan terintegrasi (dapat menampilkan suhu, tekanan, laju aliran pada saat yang sama, terutama digunakan dalam media uap),

※Jenis terpisah dengan suhu dan tekanan

※Pengukur aliran dengan kompensasi suhu dan tekanan ini dapat menampilkan satuan massa saat mengukur uap, seperti: KG/jam, ton/jam

3. Ruang lingkup aplikasi:

Pengukur aliran pusaran adalah alat pengukur aliran multifungsi yang banyak digunakan di banyak industri. Desain uniknya memanfaatkan pusaran yang diciptakan oleh cairan yang mengalir untuk menentukan laju aliran.

Aplikasi Satu: Industri Minyak dan Gas. Mereka biasanya digunakan untuk mengukur aliran gas alam, minyak mentah, dan produk olahan seperti bensin dan solar. Karakteristik dan keandalannya yang berpresisi tinggi menjadikannya ideal untuk aplikasi ini.

Aplikasi 2: Industri kimia dan petrokimia. Mereka digunakan untuk mengukur aliran berbagai cairan dan gas, termasuk cairan korosif dan abrasif. Mereka dapat digunakan di lingkungan berbahaya, seperti lingkungan yang mengandung gas yang mudah meledak atau beracun.

Aplikasi ketiga: Industri makanan dan minuman. Mereka digunakan untuk mengukur aliran cairan seperti susu, bir dan minuman ringan. Mereka juga digunakan untuk mengukur aliran uap dalam aplikasi pengolahan makanan.

Aplikasi 4: Industri pengolahan air dan air limbah. Mereka dapat digunakan untuk mengukur aliran air mentah, air olahan dan air limbah. Mereka juga dapat digunakan untuk mengukur aliran bahan kimia yang digunakan dalam proses pengolahan.

Oleh karena itu, pengukur pusaran memiliki aplikasi luas di banyak industri. Akurasi, keandalan, keserbagunaan, dan kemampuannya mengukur berbagai cairan dan gas menjadikannya alat yang penting bagi banyak bisnis.

4.Struktur dan ukuran:

⑴Struktur dasar:

⑵dimensi fisik:

Kami adalah produsen, jadi dimensi keseluruhan dari semua produk yang kami hasilkan dibuat khusus. Di bawah ini adalah ukuran untuk beberapa diameter pipa, silakan hubungi kami jika Anda membutuhkan lebih banyak.

5. Rentang aliran meteran aliran:

(1) Tabel rentang aliran untuk mengukur cairan dan gas umum:

⑵Tabel rentang untuk mengukur laju aliran uap jenuh dan uap super panas:

6.Bengkel produksi sensor:

7. Persyaratan instalasi:

(1) Suhu sekitar lokasi pemasangan harus memenuhi persyaratan teknis

(2) Lokasi pemasangan tidak boleh memiliki getaran yang kuat dan gangguan medan magnet yang kuat. Tindakan pengurangan getaran harus dilakukan bila terdapat getaran yang kuat
Misalnya, gunakan penyangga penyerap getaran atau bantalan karet lunak penyerap getaran.

(3) Lokasi pemasangan harus memastikan kemudahan pemasangan dan pemeliharaan.

(4) Area di sekitar lokasi pemasangan tidak boleh dipenuhi gas korosif atau tergenang air.

(5) Hindari sinar matahari langsung atau paparan sinar matahari dalam jangka waktu lama. Dalam hal ini, tindakan peneduh yang diperlukan harus diambil.

(6) Arah panah aliran pada sensor harus sesuai dengan arah aliran fluida di dalam pipa.

(7) Saat mengukur cairan, pastikan pipanya penuh. Jika pemasangan vertikal diperlukan, cairan harus mengalir dari bawah ke atas.

(8) Katup pengatur aliran tidak boleh dipasang di bagian hulu pengukur aliran, tetapi harus dipasang di bagian hilir pengukur aliran.

(9) Bagian atas dan bawah harus dibuat dengan bagian lurus dengan panjang yang cukup sesuai dengan kondisi lokasi.
(lihat tabel di bawah):

(10) Metode instalasinya adalah seperti yang ditunjukkan di bawah ini:

8. Pertanyaan Umum:

1. T: Apakah Anda seorang produsen?

A: Tentu saja, kami memiliki 20 tahun pengalaman manufaktur di China, dan kami dapat menyediakan OEM, ODM.

2. Q: Berapa jumlah pesanan minimum PCS?

A: Jumlah pesanan minimum kami adalah 1PCS.

3.Q: Berapa lama waktu pengiriman?

A: Kami akan menentukan waktu pengiriman berdasarkan volume pembelian dan waktu transportasi Anda. Jika volume pembelian Anda kurang dari 50 PCS, waktu produksi kami diperkirakan 7 hari kerja. Waktu transportasi akan ditentukan berdasarkan alamat pengiriman Anda dan metode Pengiriman menghitung waktu pengiriman.

4.Q: Apa saja metode pembayarannya?

A: Kami mendukung: pembayaran TT, pembayaran RMB, pembayaran online kartu kredit, pembayaran Western Union, pembayaran LC.

Jika Anda memiliki pertanyaan lebih lanjut, silakan hubungi kami dan kami akan mengatur perwakilan penjualan profesional untuk menghubungi Anda guna menjawab semua pertanyaan Anda. Semua kolega di Henan Junyuan Automation Equipment Co., Ltd. menyambut pertanyaan Anda kapan saja! ! ! !
